ABViewer 支持以下文件格式：

如需查看完整的支持格式列表，请访问我们的帮助页面。

1 运行 ABViewer。

2 点击文件菜单，选择 PDF to DWG 命令。

3 在打开的转换窗口中，选择要转换的 PDF 文件，并根据需要更改输出文件路径。您还可以选择输出文件格式：DWG 2000/2004/2010、DXF 2000/2004/2007。

4 点击确定。转换过程可能需要一些时间，具体取决于原始 PDF 文件的大小和页数。

如需了解更多关于 PDF 转 CAD 的信息，请访问我们的帮助页面。

ABViewer 提供易于使用的测量工具，可以获取：

测量完成后，您可以打印 3D 模型、将其保存为 BMP 格式，或将所有测量数据保存到单独的文件中，以便需要时加载。

如需了解更多关于 3D 测量工具的信息，请访问我们的帮助页面。

1 打开您的 3D 模型。

2 选择 3D Section（3D 剖面）命令。

3 在打开的窗口中，点击

添加新的剖面平面。

4 通过更改 3D Section 窗口中的参数值或移动 3D 控制手柄来调整剖面平面位置。

如需了解更多关于 3D 剖面工具的信息，请访问我们的帮助页面。

1 打开您的 DWG 或 DXF 文件。如需编辑，请使用 编辑器 选项卡上的工具。

2 转到输出选项卡，选择 CAD to G-code 命令。ABViewer 将激活 G 代码模式。

3 配置所需的所有设置。

默认情况下，ABViewer 为铣床生成 G 代码。您可以在 G-code settings（G 代码设置）窗口的 General（常规）选项卡中更改机器类型。

4 点击 Convert（转换），然后点击 Save G-code（保存 G 代码）。

如需了解更多关于 G 代码生成的信息，请访问我们的帮助页面。

1 打开您的 3D 文件。

2 点击文件菜单，选择 另存为 命令。

3 在打开的窗口中，指定输出文件名和文件格式（AutoCAD DWG 或 DXF）。

您还可以将 3D 文件转换为 STL、OBJ、PDF 或光栅图像。如需查看完整的支持导出格式列表，请访问我们的帮助页面。

1 转到高级选项卡，选择 Compare files（比较文件）命令。

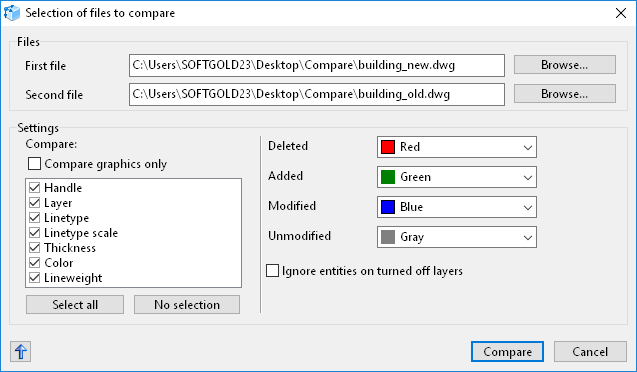

2 在打开的窗口中，选择要比较的两个 DWG/DXF 文件。

3 配置所需的设置。ABViewer 提供两种比较模式：第一种可以比较图纸内容，第二种仅比较图形。

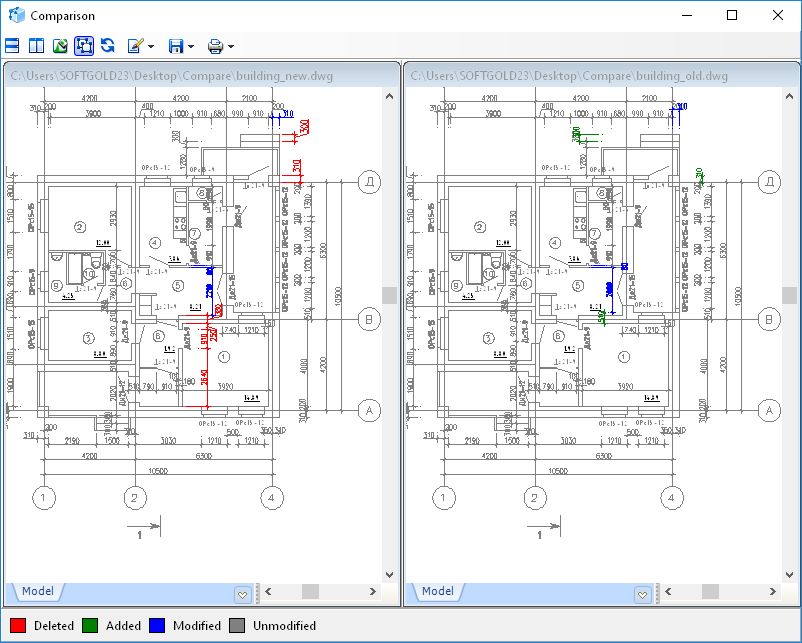

4 点击 Compare（比较）。比较结果将高亮显示所有修改、删除和新增的实体。

如需了解更多关于比较工具的信息，请访问我们的帮助页面。
